膜片聯軸器軸向補償能力及轉速范圍

作者：發布時間：2021-06-03 09:30:59點擊：1599

信息摘要：

膜片聯軸器在工作時受穩態載荷CAL口扭矩、軸向不對中等環口交變載荷CAL口交變扭矩、角向和徑向不對中等的復合作用，膜片聯軸器在正常情況下的軸功率，不應層層加碼。當要求聯軸器在從動機過載時仍能正常工作時，應按驅動機功率選型；當驅動機為電動機時，如有應考慮電動機的瞬時短路力矩。由于溫度場的復雜性，要準確地計算機器由冷態到熱態的熱漲值是很困難的。

膜片聯軸器有比較大的軸向補償能力，考慮轉子推力軸承的位置和機殼死點的位置，確定轉子和機殼的膨脹方向以及機殼膨脹對轉子位置的影響，然后根據材料的線漲系數分別計算轉子和機殼的膨脹量，進行疊加從而求出機器熱漲造成的軸頭位置變化量。膜片聯軸器能適應機組連續轉速，機組工作轉速不同，膜片聯軸器的選材、結構設計、加工精度、動平衡精度等要求均不同。

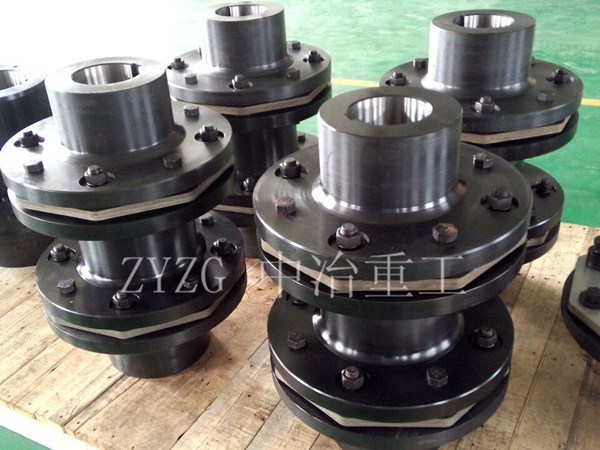

膜片聯軸器

一般情況下，膜片聯軸器有不同的系列來分別滿足不同轉速范圍的需要，選擇膜片聯軸器型號時應核查該型號的許用轉速能否滿足機組要求。在工作時轉矩從主動法蘭盤輸入，經過沿圓周間隔布置的主動傳扭精密螺栓將轉矩傳輸至金屬膜片，由膜片通過從動精密螺栓傳至從動法蘭盤輸出，膜片聯軸器通過高強度合金膜片組產生彈性變形來實現聯軸器的撓性傳動。

我們利用膜片的柔性來吸收輸入輸出軸間的相對位移，從而補償傳動軸系各個連接部分由于各種因素引起的殘余不對中。當膜片聯軸器旋轉時，其角向偏移將產生交變應力，每旋轉一周循環交變一次。膜片動應力將導致膜片和螺栓的疲勞破壞，因而準確地計算動靜復合應力，是預測膜片聯軸器壽命、保證膜片式聯軸器工作的關鍵。膜片在單獨承受某一種載荷時的應力分布情況，而對于膜片實際承受復雜載荷時的動靜復合應力較少涉及。
