連軸器不平衡慣性及日常檢查

作者：發布時間：2021-03-30 10:04:39點擊：934

信息摘要：

連軸器由于不同原因使其質心或慣性主軸與其加轉軸線不重合，在運轉時將產生不平衡離心慣性力、離心慣性偶力和動撓度(振型)的現象。連軸器主要用來連接同軸線或基本平行的兩根轉軸，傳遞扭矩。為了其正常工作，我們需要對其進項日常檢查。

連軸器由于不同原因使其質心或慣性主軸與其加轉軸線不重合，在運轉時將產生不平衡離心慣性力、離心慣性偶力和動撓度(振型)的現象，稱為轉子的不平衡現象，這種不平衡現象必然引起軸系的振動，從而影響機器的正常工作和使用壽命，因而對其須加以重視。連軸器主要用來連接同軸線或基本平行的兩根轉軸，傳遞扭矩。為了其正常工作，我們需要對其進項日常檢查。

連軸器的連接要牢固，連接螺栓及連接鍵不準松動，轉動中的連軸器徑向跳動和端面跳動，在視覺觀察時不應有明顯的感覺，用儀表測量時，不能超出極限。連軸器發生傳動噪聲增大或進行設備大修時應拆開檢查。連軸器連接螺栓孔磨損嚴重時，機構開動會發生跳動，甚至切斷螺栓，因此螺栓孔磨損嚴重又無法修復時應報廢。齒厚磨損超過原齒厚的20%-23%時應報廢，起升機構和非平衡變幅機構為20%，其它機構為23%。

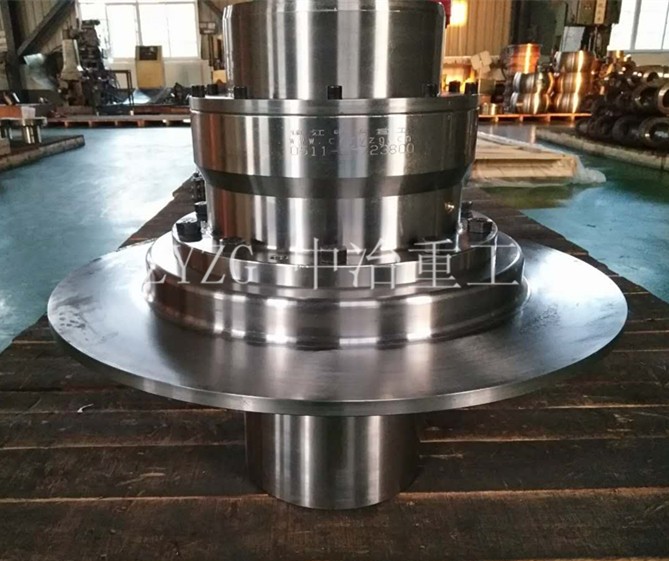

連軸器

連軸器平鍵槽磨損后，鍵易松動，甚至脫落，可在軸上原鍵槽轉過90°或180°的位置上重開新鍵槽，在鍵上加不超過墊厚15%的墊，不準補焊鍵槽，起升機構鍵槽不準修理。連軸器任何部分有裂紋時均應報廢，有斷齒時應報廢。連軸器橡膠圈或牛皮墊損壞時，應及時更換，如果柱銷及孔被擠壞產生振動時，應將半體旋轉一個角度重新鉆孔，更換標準新柱銷，不準將原孔擴大配換新柱銷。

帶有潤滑裝置的連軸器油封是否完好，潤滑油是否變質，是否有滲油漏油，應更換密封或潤滑油，潤滑油缺少時應及時補充。連軸器所聯兩軸會產生制造誤差、裝配誤差、安裝誤差、軸受載而產生變形、基座變形、軸承受損、溫度變化等。隔離套厚度增大，它與內外轉子的間隙將減小，則連軸器的加工精度要求高，連軸器通過增大內外轉子間的間隙來解決。
